气动蝶阀由气动执行器和蝶阀组成，分为气动法兰蝶阀、气动调节蝶阀、软密封蝶阀等三种。主要用在化工、石油、电力、纺织等行业，气动蝶阀内部气缸拆卸分为三个步骤，首先拆下气动蝶阀盖子，然后沿顺时针方向旋转到汽缸轴，最后取出汽缸轴。下面就由小编来给大家详细介绍一下气动蝶阀的分类和组成以及内部气缸拆卸的步骤。
一、气动蝶阀的分类和组成

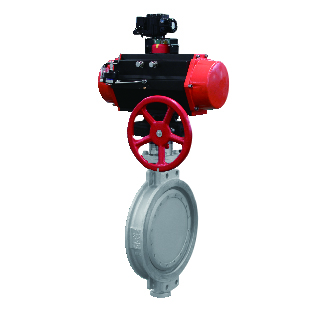

1.气动蝶阀由气动执行器和蝶阀组成。气动蝶阀一般是一种利用随阀杆旋转的圆形蝶板启闭的气动阀门，主要用于截断阀，也可设计成具有调节功能的调节阀或分段阀。目前，气动蝶阀越来越多地应用于低压、中直径管道。
2气动蝶阀的分类：气动法兰蝶阀、气动调节蝶阀、软密封蝶阀等。新型的主要优点是结构简单、体积小、重量轻、成本低，特别是安装在高空隧道内，由二位五通电磁阀控制的气动蝶阀，操作方便，可调节介质流量。气动蝶阀的几种分类；
气动蝶阀可以细分为气动法兰蝶阀，由橡胶密封蝶阀、碳钢或不锈钢阀板和阀杆组成。用于食品、化工、石油、电力、纺织、造纸等行业温度≤80——120℃的给排水及燃气管道。可以起到调节流量和拦截介质的作用。
气动调节蝶阀是一种在垂直于通道的固定轴上旋转的阀门（阀板）。它由活塞式双作用或单作用（弹簧复位）气动执行器和蝶阀组成。属于旋转式高性能调节或切断阀。它配有电动、空气阀或电磁阀、空气过滤器减压器和限位开关（阀位报警器），可实现过程管道中流体介质的比例调节和两位切断控制，从而实现流体介质的流量和压力。
二、气动蝶阀内部气缸拆卸的三个步骤
气动蝶阀的内部气缸主要为阀门运行提供气体动力，这一点很重要，所以无论是拆卸还是组装都需要特别小心，按照说明对气动蝶阀进行拆卸和安装操作，首先要做的就是要把气缸从阀体上拆开。
1、首先从气缸两个端口的盖子上，拆下气动蝶阀盖子，拆卸活塞时要特别注意齿轮条的方向；
2、然后，用劲沿顺时针方向旋转至汽缸轴，可使活塞快速向最外层移动。先关闭气动蝶阀阀门的孔，然后利用较大的压力将内部的活塞全部顶出，采用这种方法必须注意让气动蝶阀慢慢逐渐通气，否则活塞会突然喷出，这种情况很危险，有可能对操作者造成伤害；
3、最后，在气缸转轴上夹紧弹簧，使之完全松开，然后从阀门另一端取出气缸转轴。
做好以上准备工作后可以集中清理气动蝶阀内的所有零件，需要给零件加润滑油。加润滑注水的主要部件有：汽缸内腔壁、活塞密封圈、齿轮条及后环形片。传动轴和密封圈也需要加入一定量的润滑油。
以上就是小编为大家介绍的气动蝶阀的分类和组成以及内部气缸拆卸的步骤。希望今天的总结能帮到大家。有问题可以在网站下方留言咨询哦。
