气动球阀组成结构,怎样选择?

时间:2020-11-04 08:41:53      来源:本站     浏览数:148

气动球阀执行速度相对较快,因此又叫气动快速切断球阀。通常情况下都会给气动球阀添加多种配件,实现远距离控制,节约人力资源以及时间。那么我们应该怎样选择气动球阀?今天小编详细介绍下“气动球阀组成结构,怎样选择?”

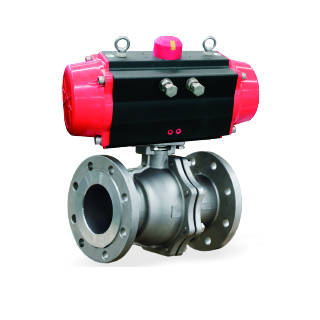

气动球阀

一、气动球阀组成结构

气动球阀组成结构是由气动执行器(可分单作用、双作用、AW型和GT型)和球阀阀门两部分组成,压缩空气进入气缸推动活塞旋转,再通过连接轴,带动球阀阀门的启闭,从而达到切断和调节介质的功能。气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间。

气动球阀是由截止阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。本类阀门在管道中可任意位置安装。可做调节(带定位器),启闭作用(附件可选)。球阀的种类也比较多,根据连接方式和材质的不同,分类也不同,

二、怎样选择气动球阀?

1、确定气动球阀的工作压力

阀门关闭的时候压力很大,你必须确定这是多少范围内的压力,以便选着正确的阀门规格来应对这个压力。

2、确定气动球阀的温度范围

阀门一般都会用于处理热流体或者冷流体。确定流过阀门的介质有多低温度或者多高温度是非常重要的,有不同材料,如陶瓷,不锈钢,和PVC在阀门制造中都有使用。它们中的每一个适用于一定的温度范围。

3、确定什么样的流体通过阀门

特定的应用和流体控制系统被设计用于处理不同类型的流体。有些阀门用来处理水力发电厂的水坝和水库。也有用于化学品的正常流动。还有一些特殊的设计,用于放射物质,确保阀门不会泄露辐射。同样重要的是确保经过阀门的流体是否具有腐蚀性。这些对于选择阀体材料都是有帮助的。这一步骤也是用于确保阀门工作人员的安全。

气动球阀

4、确定流体的体积

不同流量的阀门被设计用于不同用途,太细或者太粗都是不适合的,因此明确流体体积对于正确选择阀门的大小是很重要的。

5、阀门的价格

在考虑了四个因素-工作压力,温度,流体类型和流体体积后,也应该考虑下阀门的价格。阀门的价格依据它的尺寸、材质,这些在很多网站都能查到。

6、安装成本

购买阀门后,安装也是需要成本的,这个与劳动工资有关,以及阀门和相关组件的安装。安装成本还取决于涉及的员工是否内部(在你的公司)或者外部(阀门供应商的)。

以上就是关于“气动球阀组成结构,怎样选择?”详细介绍,如果您还有其他问题,可以随时咨询我们。
